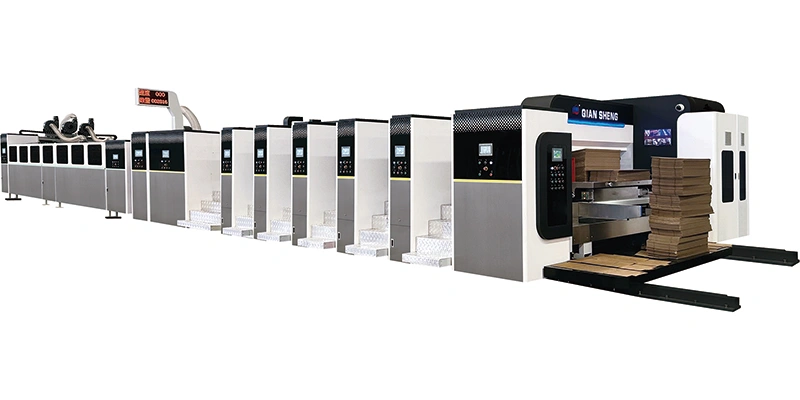

ماكينة طباعة فليكسو على الألواح الكرتونية المضلعة (السيرفو، مع طي ولصق)
Servo Printer Flexo Folder Gluer
تجمع ماكينة الطباعة الفلكسو بالسيرفو عمليات الطباعة، الشق، القص بالقالب، الطي، اللصق، والربط في وحدة واحدة. وهي مناسبة لصناديق الكرتون المموج، الألواح المموجة، المنتجات الورقية الكبيرة، الصحف، الكتب، المجلات، والملابس المعبأة.
- تدمج الطباعة، الشق، القص بالقالب، الطي، اللصق، والربط في حل متكامل لكامل العملية، مع إنجاز الإنتاج في مرور واحد من تغذية اللوح إلى الصناديق الجاهزة دون نقل وسيط، مما يقلل العمالة وفاقد المناولة والتكلفة الإجمالية للإنتاج.
- تستخدم محركات سيرفو مستقلة ونظام تغذية بالشفط الفراغي مع حجرتي هواء. التحكم بتدفق الهواء عبر تردد متغير يضمن تغذية مستقرة ودقيقة.
- مزودة بنظام تحكم محوسب بالكامل مع تغيير الطلب بلمسة واحدة، مما يلغي الحاجة للتعديلات اليدوية المتكررة ويقلل من متطلبات مهارة المشغل.
- تعتمد نظام تحكم كهربائي كامل من Siemens لأداء مستقر ومعدل أعطال منخفض، مما يضمن موثوقية عالية أثناء التشغيل طويل الأمد.
- تدعم وحدة الطباعة جودة طباعة موثوقة مع خيارات متعددة لعدد الخطوط (LPI) لتلبية متطلبات الدقة المختلفة.

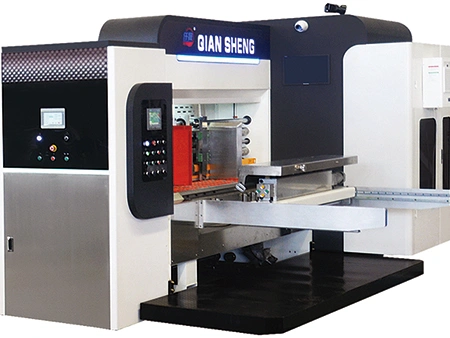

نظام تغذية مستقل بمحركات سيرفو مع شفط فراغي من الحافة الأمامية باستخدام حجرتي هواء. يوفر ضبط تدفق الهواء بتردد متغير تغذية مستقرة ودقيقة للألواح.
مزودة بنظام تغذية سيرفو ونظام تغذية مستقر ونظام إعادة ضبط الماكينة بلمسة واحدة لتغيير الطلب بسرعة وسهولة.
الأدلة الجانبية اليمنى واليسرى، بالإضافة إلى حاجز الورق الخلفي، يتم التحكم بها حاسوبيًا وتتحرك بسلاسة عبر آلية توجيه دقيقة. وظيفة الطرق الجانبي المدمجة تساعد في الحفاظ على محاذاة الألواح بشكل صحيح.

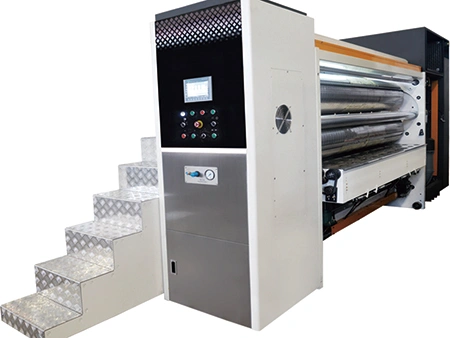

تتميز بنقل الألواح عبر النظام بالكامل بمساعدة الشفط الفراغي مع ضبط الشفط بواسطة مغير تردد. نظام شفرة دكتور مع رول أنيلوكس سيراميكي يضمن طباعة عالية الدقة وخطوط واضحة مع ضغط ثابت. مضخة غشائية هوائية توفر دوران حبر مستقر وتنظيف سريع.
أسطوانات الطباعة تحتوي على علامات مرجعية أفقية ودائرية لتسهيل التسجيل وتركيب الألواح، كما يدعم التصميم استبدالًا سريعًا لشفرات الدكتور ومكونات الأنيلوكس. توجد وظائف ذاكرة تنظيف الألواح وإعادة الضبط التلقائي لتسهيل التشغيل.

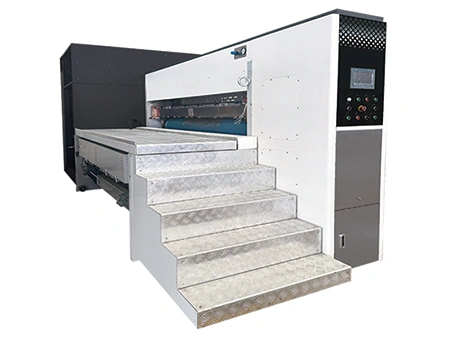

نظام تجفيف بالأشعة تحت الحمراء يزيل مشاكل عدم جفاف الأحبار المائية بشكل كافٍ، مما يحسن جودة الطباعة وأداء الطلاء. آلية رفع تعمل بالهواء المضغوط تسمح برفع غرفة التجفيف بسرعة وضبط عرض التجفيف حسب حجم اللوح، مما يحسن كفاءة الطاقة. نقل الألواح بالشفط الفراغي الكامل مع شفط قابل للتعديل يضمن تغذية مستقرة، بينما تسمح بوابات الهواء القابلة للتعديل بالتكيف مع أطوال الألواح المختلفة. يتوفر نظام تجفيف بالأشعة فوق البنفسجية (UV) كخيار إضافي.

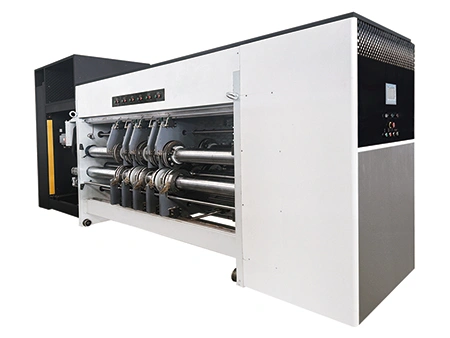

تحكم حاسوبي وأزرار تحكم كهربائية تدعم تحديد موضع السكاكين تلقائيًا بالكامل مع ضبط دقيق بمحرك. مزودة بآلية تخديد مسبق ذاتي القفل مع تعديل سريع وعجلات تخديد من البولي يوريثان لحماية سطح اللوح.
حركة محورية متزامنة بمحرك مع آلية توجيه ذاتية التزييت تضمن ضبطًا دقيقًا وطويل الأمد. أعمدة التخديد والشق مصنوعة من فولاذ سبائكي عالي الجودة مع طلاء كروم صلب وتوازن ديناميكي مزدوج. سكاكين الشق مصنوعة من فولاذ سبائكي بسمك 7 مم. تتوفر مكونات إضافية حسب الطلب.

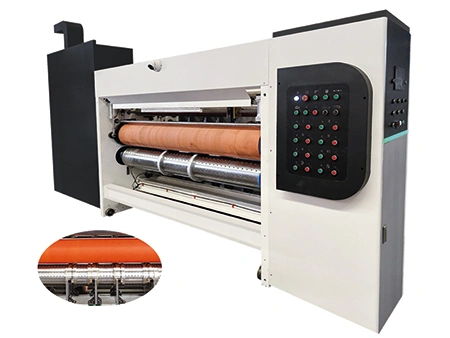

مزودة ببطانات سندان من البولي يوريثان مستوردة سريعة التبديل مع تعويض وتصحيح السرعة الخطية لضمان قص ثابت وتقليل تكاليف التشغيل.
أسطوانة السندان مزودة بحركة لولبية ميكانيكية ±20 مم لإطالة عمر البطانات. يتم التحكم بالمسافة بين أسطوانة السندان وأسطوانة القالب هوائيًا. ناقل إزالة مخلفات في القاعدة يزيل النفايات بكفاءة.
تعديل أوتوماتيكي عبر التحكم بالكمبيوتر بعد إدخال أبعاد المنتج. جهاز نفخ هواء لإزالة مخلفات الشق، وأحزمة نقل مستوردة لضمان حركة سلسة.

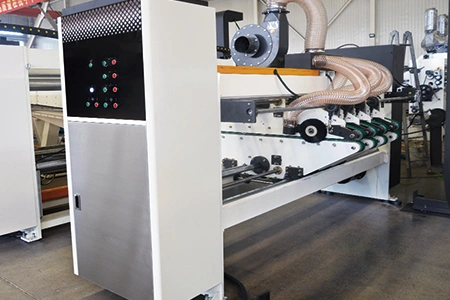

مزودة بنظام لصق سهل الصيانة، وتعتمد على تحكم ترابطي CNC يدمج واجهة المستخدم HMI مع تحكم Siemens ومحركات سيرفو. ضبط تفاضلي سيرفو، نقل بواسطة أحزمة شفط، ووحدات إعادة تخديد يسار ويمين تعمل بالسيرفو لضمان طي دقيق. أذرع طي عالية القوة مع نظام توجيه جانبي دقيق تعزز الاستقرار العام.

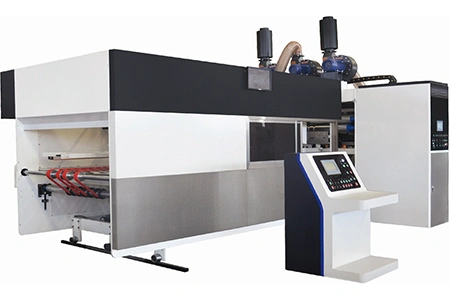

تتميز بعدّ يتم التحكم به حاسوبيًا وتكديس سيرفو بنظام الإسقاط لتجميع سلس وموثوق. آلية تكديس هوائية تحافظ على محاذاة الصناديق بشكل مرتب، بينما يعمل نظام التسوية الأوتوماتيكي على إطالة زمن التصحيح لضمان التصاق قوي ومتين.
| أقصى حجم مرور للورق (مم) | 900×2000 / 1200×2500 / 1400×2500 / 1600×2900، إلخ (قابل للتخصيص) |
| سرعة التصميم (قطعة/دقيقة) | 200 / 300 |
| وحدة التغذية | ضغط خفيف، بدون ضغط (محرك سيرفو Siemens) |
| وحدة الطباعة | 1–6 ألوان (اختياري مع شفرة دكتور أنيلوكس سيراميكية) |
| وحدة الشق | متحكم بها بالحاسوب |
| نظام التحكم في وحدة القص بالقالب | تحكم سيرفو (Siemens) |
| وحدة الطي واللصق | نظام رش الغراء |

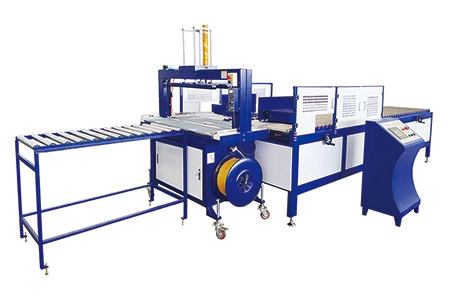

| وحدة الربط | PP (بولي بروبيلين) أو PE (بولي إيثيلين) |
