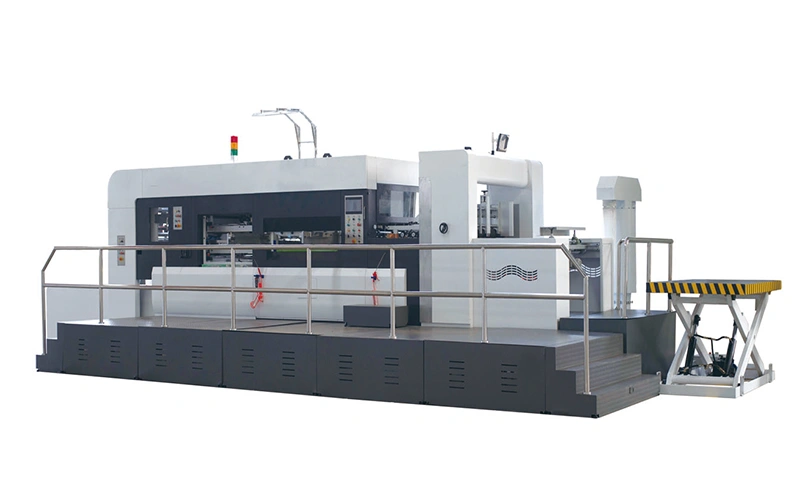

ماكينة القطع المسطحة الأوتوماتيكية بالقوالب
Automatic Flatbed Die-Cutter
ماكينة القص والتشطيب المسطحة مع محطة إزالة الفواصل لتحويل علب الكرتون
اطلب عرض سعر
الهيكل
وحدة التسليم

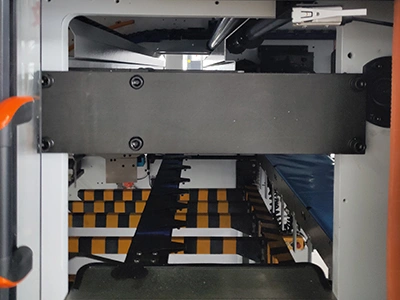

وحدة التكديس
وحدة إزالة الفاقد

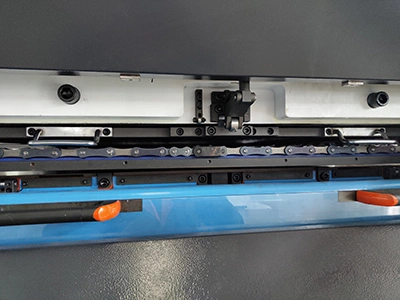

وحدة القص بالقالب (Die-Cutter)

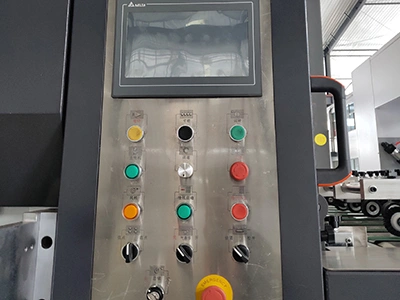

شاشة التحكم

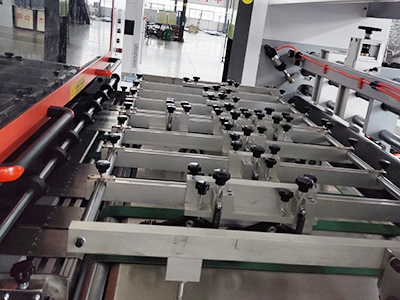

وحدة التغذية (Feeder)
جهاز تغذية الحافة الأمامية

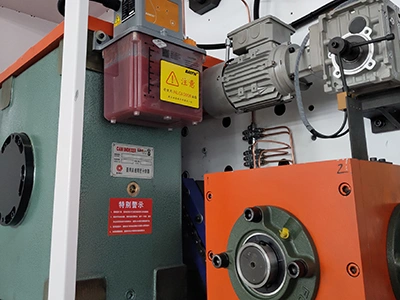

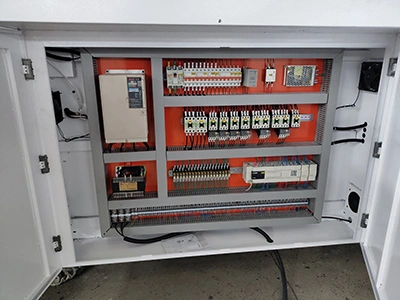

الكبينة الكهربائية
الكبينة الكهربائية
المكونات الرئيسية

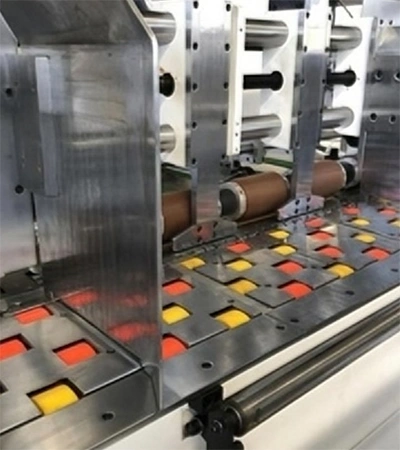

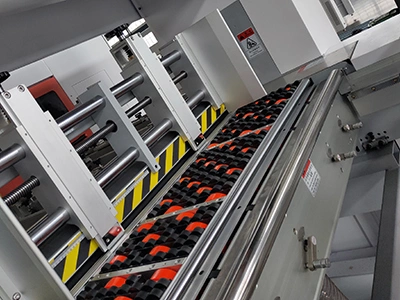

جهاز تغذية الحافة الأمامية
- يمكن ضبط اللوحة الأمامية للأعلى أو للأسفل حسب سماكة الكرتون
- مزودة بمنفاخ ضغط عالي مع تحكم مستقل بحجم الهواء عبر الإنفرتر
- نظام تغذية مطور يوفر دقة أعلى ويُحسّن توافق الماكينة مع مختلف أنواع الكرتون

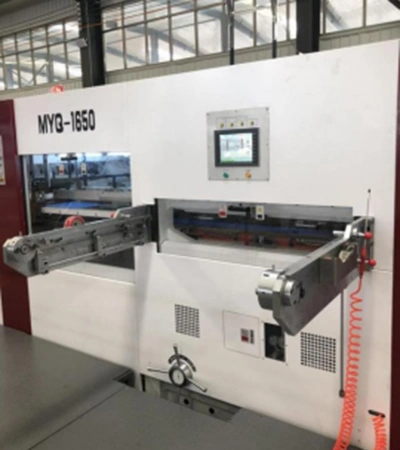

وحدة القطع بالقوالب
تعتمد على نظام كرنك لعملية القطع والتخريم، مع تروس دودية عالية الدقة ونظام نقل بالحزام المتزامن لضمان حركة مستقرة
مجهزة بـ:- قابض وفرامل هوائية بعزم عالي
- نظام INDEX متقطع من علامات تجارية عالمية
- محدد عزم موثوق لحماية النظام
- نظام ضبط دقيق للضغط المائل (مدى ضبط إجمالي +1.5 مم)
- سلسلة نقل قوية ومسبقة الشد لقضيب الماسك
تضمن هذه المكونات أداء قطع دقيق وثابت

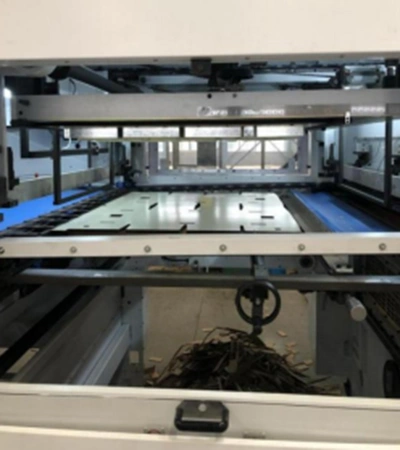

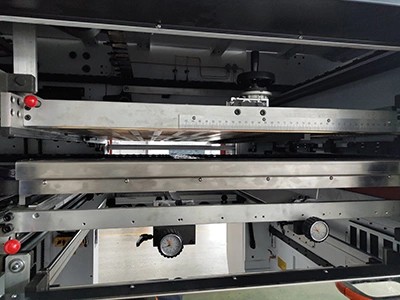

وحدة إزالة الفاقد
- الإطار العلوي والسفلي مزودان بنظام إزالة متزامن لعمل مستقر ودقيق
- صفائح إزالة الفاقد تعزز الدقة، مع نظام تموضع مركزي يسرّع تغيير القوالب ويوفر وقت الإعداد
- الإطار العلوي يعمل بنظام رفع كهربائي

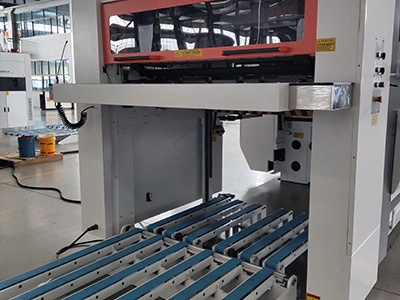

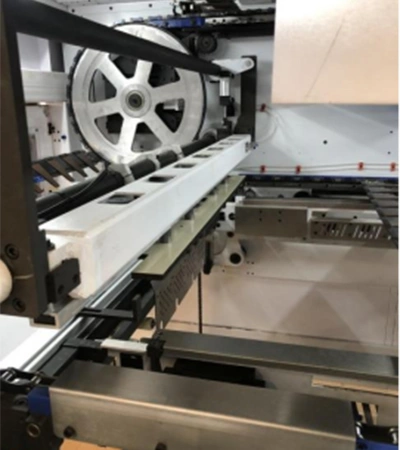

وحدة التسليم
- منصة رفع مدعومة ببكرات لمنع خدش سطح الشيت أثناء التسليم
- تدعم إخراج رصّات كاملة أو دفعات معدودة بسرعة
- نظام امتصاص صدمات يقلل تأثير القصور الذاتي ويحافظ على توازن الشد

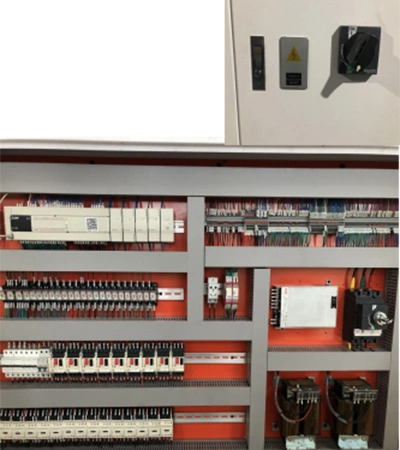

النظام الكهربائي
- مصممة بنظام حماية مزدوج للأبواب وفق معايير CE
- مكونات رئيسية من علامات عالمية لضمان أداء مستقر وموثوق
المواصفات الفنية
| الطراز | 1650 |
| نوع القطع | مسطح |
| أقصى حجم ورق (مم) | 1650x1200 |
| أدنى حجم ورق (مم) | 650x500 |
| أقصى حجم قطع (مم) | 1630x1180 |
| أقصى ضغط قطع (طن) | 450 |
| سماكة الكرتون القابلة للتشغيل (مم) | 0.7-9 |
| هامش الهدر (مم) | Min. 10 |
| أقصى سرعة قطع (ورقة/ساعة) | 5000 |
| حافة المسك (مم) | Min. 6 |
| القدرة (كيلوواط) | 35 |
| الوزن الإجمالي (طن) | 38-40 |
| وزن الماكينة (طن) | 14.5 |
| أبعاد الماكينة (الطول × العرض × الارتفاع) (مم) | 4200x4250x2250 |
