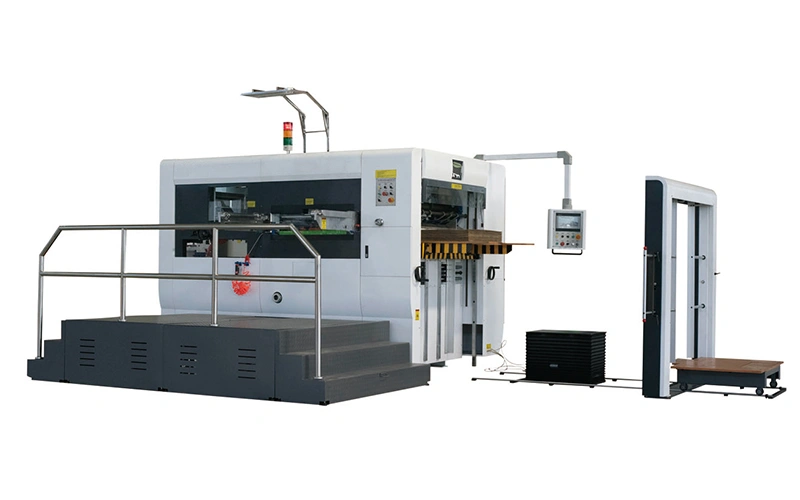

ماكينة القطع المسطحة بالقوالب نصف أوتوماتيكية

Semi-Automatic Flatbed Die-Cutter

ماكينة القص والتشطيب المسطحة مع محطة إزالة الفواصل لتحويل علب الكرتون

ماكينة القطع المسطحة بالقوالب نصف أوتوماتيكية
  • ماكينة القطع المسطحة بالقوالب نصف أوتوماتيكية
  • ماكينة القطع المسطحة بالقوالب نصف أوتوماتيكية
  • ماكينة القطع المسطحة بالقوالب نصف أوتوماتيكية
  • ماكينة القطع المسطحة بالقوالب نصف أوتوماتيكية
اطلب عرض سعر
الهيكل

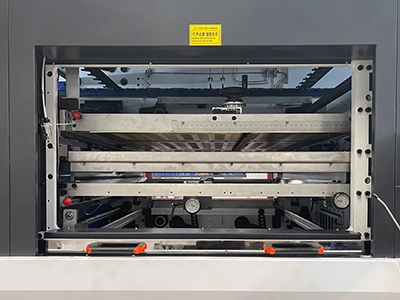

وحدة إزالة الفاقد وحدة إزالة الفاقد

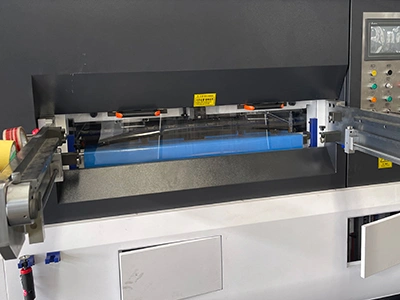

وحدة القص بالقالب (Die-Cutter) وحدة القص بالقالب (Die-Cutter)

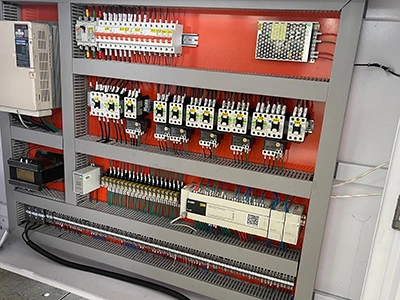

الكبينة الكهربائية الكبينة الكهربائية

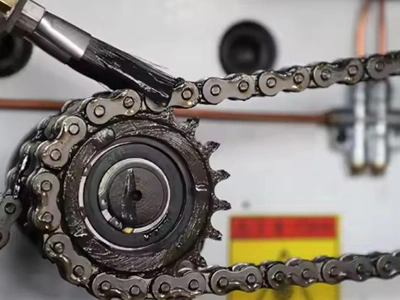

Chain Drive and Conveyor Section Chain Drive and Conveyor Section

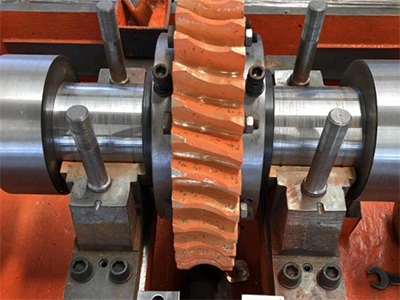

Die-Cutting Station Die-Cutting Station

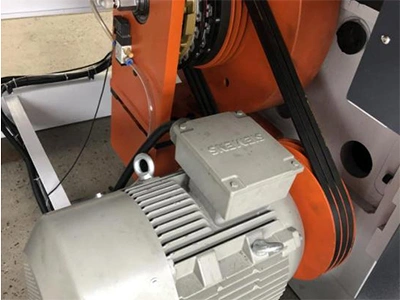

Motor Motor
المكونات الرئيسية

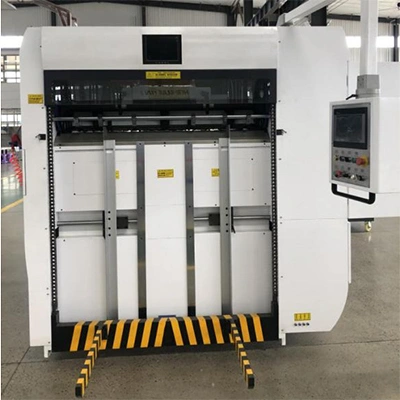

الوحدة الرئيسية
الوحدة الرئيسية
  • أقصى ارتفاع للكومة: حتى 1400 مم عند وحدة التغذية وحتى 1250 مم عند وحدة التسليم.
  • شاشة عرض مركزية تمكن المشغلين من مراقبة العمليات من الجهة الخلفية بسهولة.
  • نظام التكديس المسبق وطاولة الرفع الهوائية المصممة خصيصًا يقللان بشكل كبير من وقت الإعداد.
  • نظام أخذ عينات بدون توقف يمكّن من فحص الورق أثناء تشغيل المعدات.

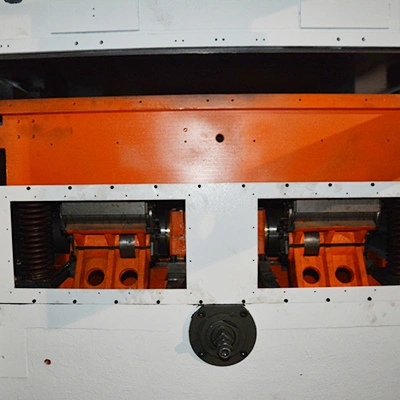

الوحدة الأساسية
الوحدة الأساسية
  • مجهزة بنظام تزييت مركزي أوتوماتيكي، مع تزييت السلسلة الرئيسية يتم التحكم به عبر HMI .
  • نظام امتصاص الصدمات المحمي ببراءة اختراع يطيل عمر الماكينة ويزيد ضغط القص.
  • علبة التروس المتقطعة تضمن تسجيلًا دقيقًا وتقلل من التأثير على نظام قضبان الإمساك.

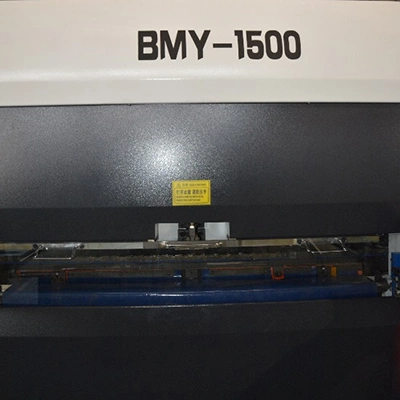

نظام القص والنقل
نظام القص والنقل
  • يتم تثبيت قالب القطع بواسطة نظام تثبيت هوائي لضمان التموضع الدقيق.
  • لوحة القطع تنزلق على نظام تعويم هوائي لتسهيل المناولة.
  • قابض كهربائي يثبت السلسلة أثناء التوقفات الطارئة بسرعات عالية.
  • السلاسل الرئيسية والثانوية تتلقى تزييتًا مجدولًا يتم التحكم به عبر PLC .
  • نافذة حماية محطة القص تساعد في الحفاظ على نظافة الداخل.
  • تستخدم الماكينة نظام قضبان إمساك خفيف ومتين مكوّن من خمس قطع، مع سلاسل Renold (المملكة المتحدة) أو IWIS (ألمانيا)، لضمان نقل الورق بدقة وموثوقية.
المواصفات الفنية
الطراز BMY-1300 BMY-1500 BMY-1650 BMY-2100
أقصى حجم ورق، مم 1320x980 1510x1120 1670x1200 2100x1600
أدنى حجم ورق، مم 350x450 450x500 500x550 600x600
أقصى حجم قص، مم 1300x960 1490x1100 1650x1180 2050x1550
أدنى حجم حافة الإمساك، مم 8 8 8 10
أقصى ضغط قص، نيوتن/سم² 350 380² 400 500
الورق/الكرتون القابل للمعالجة، جم/م² 200-2000 200-2000 200-2000 200-2000
الورق/الورق المموج القابل للمعالجة، مم 10 (أعلى سمك) 10 (أعلى سمك) 10 (أعلى سمك) 10 (أعلى سمك)
أقصى سرعة قص، ورقة/ساعة 5000 5000 4200 3800
أقصى ارتفاع كومة التغذية، مم 1400 (فوق مستوى الأرض) 1400 (فوق مستوى الأرض) 1400 (فوق مستوى الأرض) 1400 (فوق مستوى الأرض)
أقصى ارتفاع كومة التجميع، مم 1250 (فوق مستوى الأرض) 1250 (فوق مستوى الأرض) 1300 (فوق مستوى الأرض) 1300 (فوق مستوى الأرض)
إجمالي القدرة، كيلوواط 15 15 20 25
وزن الماكينة، طن 14.5 17 21 30
أبعاد الماكينة (طول×عرض×ارتفاع)، مم 4200x4250x2250 4500x4300x2250 5200x4950x2250 6500x5050x2400
