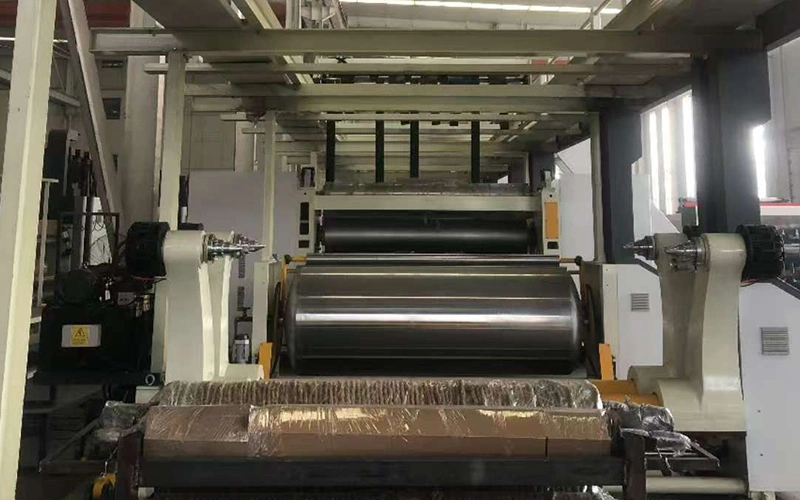

وحدة نقل شيتات الكرتون المضلع
Corrugator Overhead Bridge
نظام ناقل جسري لنقل ورق الكرتون بسلاسة والتحكم بثبات الشد لدعم التشغيل المستمر لخط الانتاج
اطلب عرض سعر
في إنتاج الكرتون المضلع، يكون الجسر العلوي (جسر النقل) مسؤولًا بشكل أساسي عن نقل ورفع الورق شبه الجاهز، مما يسهّل عمليات التصفيح متعددة الطبقات اللاحقة.
المميزات
- مزود بآلية رفع بمحرك مستقل بتردد متغير وحزام ناقل PVC، مما يضمن الحفاظ على تمويج مستقر للورق أحادي الوجه أثناء النقل.
- جميع أسطح الرولات مصقولة بدقة ومطلية بالكروم الصلب لزيادة مقاومة التآكل وإطالة عمر الخدمة.
- يعتمد نظام تحكم في الشد بالشفط الفراغي مع تدفق هواء قابل للتعديل بشكل مستمر ليتناسب مع أنواع الورق المختلفة.
- مزود بجهازي تشكيل حواف كهربائيين ونظام تموضع متطور لضمان محاذاة دقيقة.
المواصفات الفنية
| العرض، مم | 1400-2500 |
| عدد الطبقات | طبقة واحدة، طبقتان، ثلاث طبقات |
| قطر رول الورق العلوي ورول الشد، مم | Ø127 |
| قطر رول النقل، مم | Ø110 |
| قطر رول الشد الفعّال، مم | Ø127 |
| قطر رول تمرير الورق ورول التوجيه، مم | Ø110 |
| قطر عمود سحب تغذية الورق، مم | Ø110 |
| محرك رفع الكرتون أحادي الوجه | 3kW, 380V, 50Hz، تشغيل مستمر (S1) |
| مروحة شفط الجسر | 3kW, 380V, 50Hz، تشغيل مستمر (S1) |
| محرك ضبط عرض الورق | 250W, 380V, 50Hz، تشغيل قصير المدة (S2) |
| سرعة النقل، م/دقيقة | 0-150 |
